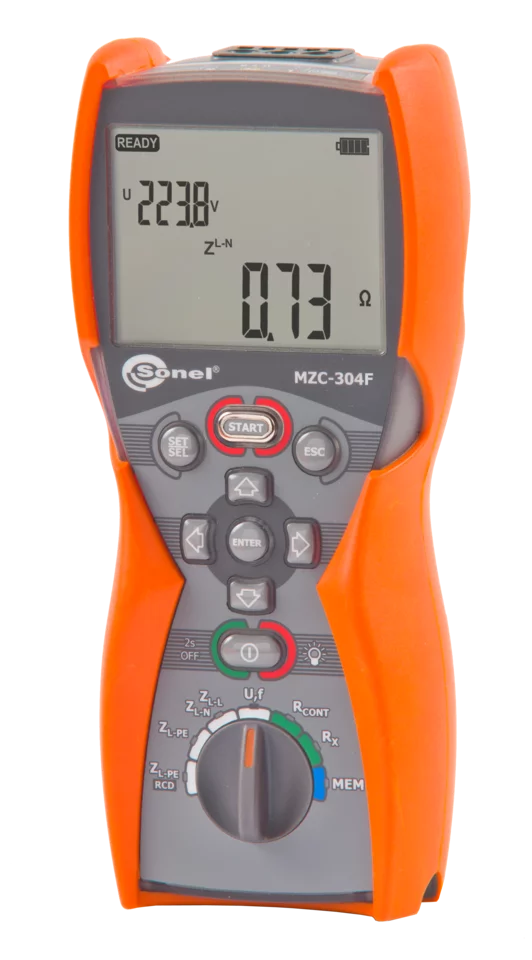

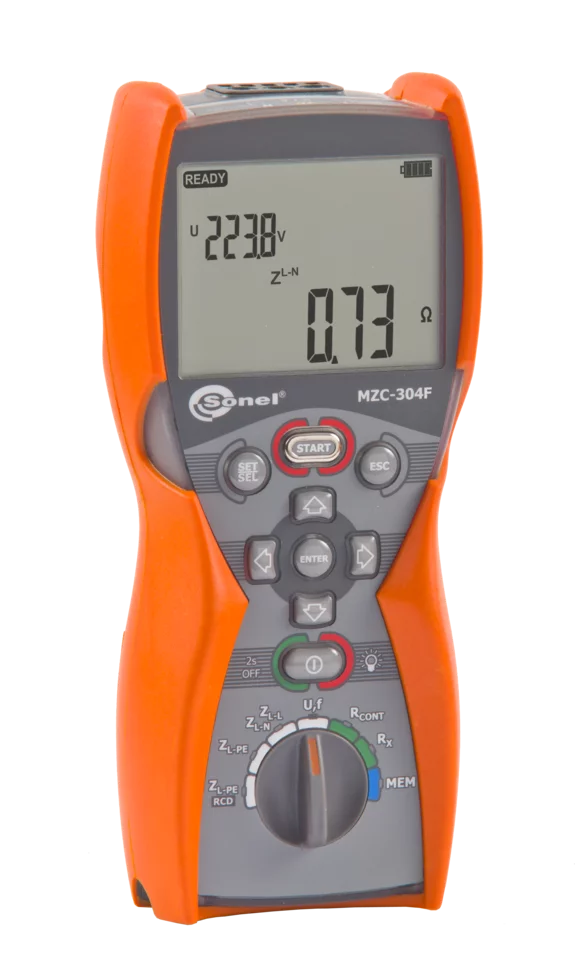

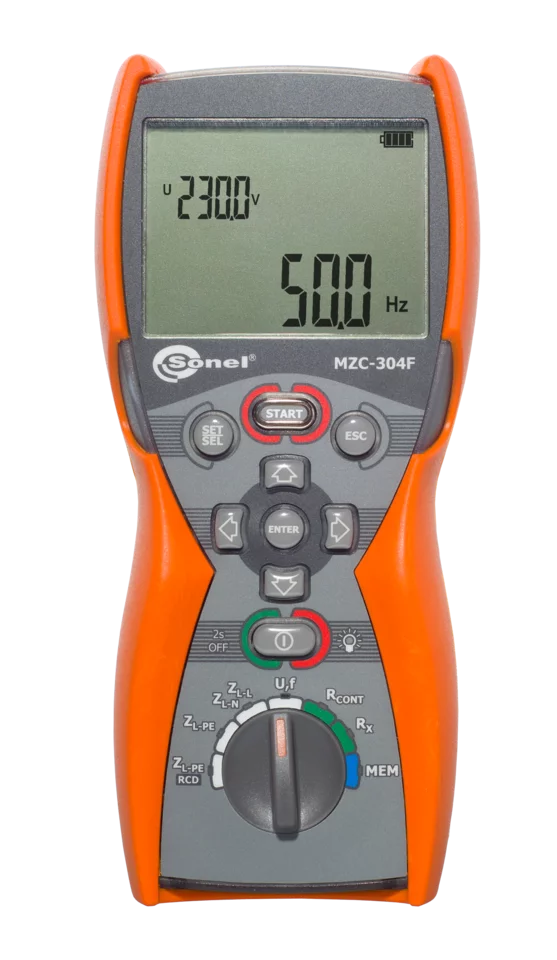

MZC-304F

Medidor de la impedancia del bucle de cortocircuito

Capacidades

• Medición de impedancia del bucle con resolución de 0,01 Ω.
• Medición de impedancia del bucle sin disparar el interruptor diferencial ≥30 mA con una resolución de 0,01 Ω (rango 180...270 V)
• Mediciones posibles en instalaciones de 220/380 V, 230 V/400 V, 240/415 V (rango de trabajo 180...460 V)
• Tango de trabajo de las tensiones: 180…270 V (para Z_L-PE y Z_L-N) y 180…460 V (para Z_L-L).
• Corriente máxima de medición: 7,6 A para 230 V (3x10 ms), 13,3 A para 400 V (3x10 ms).
• Frecuencia de operación 45...65 Hz
• Corriente de cortocircuito I_k.
• Medición con los conductores L y N intercambiados.
• Resistencia de cortocircuito R_S y reactancia X_S.
• Medición de la continuidad de circuito y resistencia con baja tensión

Funciones adicionales

• Electrodo de contacto - una revisión rápida de la correcta conexión de PE.
• Medición de tensión 0...500 V AC.
• Medición de frecuencia 45,0...65,0 Hz.
• Memoria de 990 resultados de la medición, posibilidad de mandarlos a la PC a través de Bluetooth.
• Alimentación: baterías (4 x LR14) o baterías recargables (4 x NiMH)

Aplicación

Un instrumento especial para realizar las mediciones en los edificios unifamiliares y multifamiliares, edificios de oficinas, plantas industriales y todos los otros lugares equipados con la instalación eléctrica de baja tensión. Además, el medidor está diseñado para los servicios de mantenimiento de objetos, donde las corrientes de cortocircuito alcanzan 4,4 kA (mediciones según la norma EN 61557). MZC-304F es también una herramienta perfecta para comprobar los circuitos que utilizan la protección adicional en forma de interruptores diferenciales.
