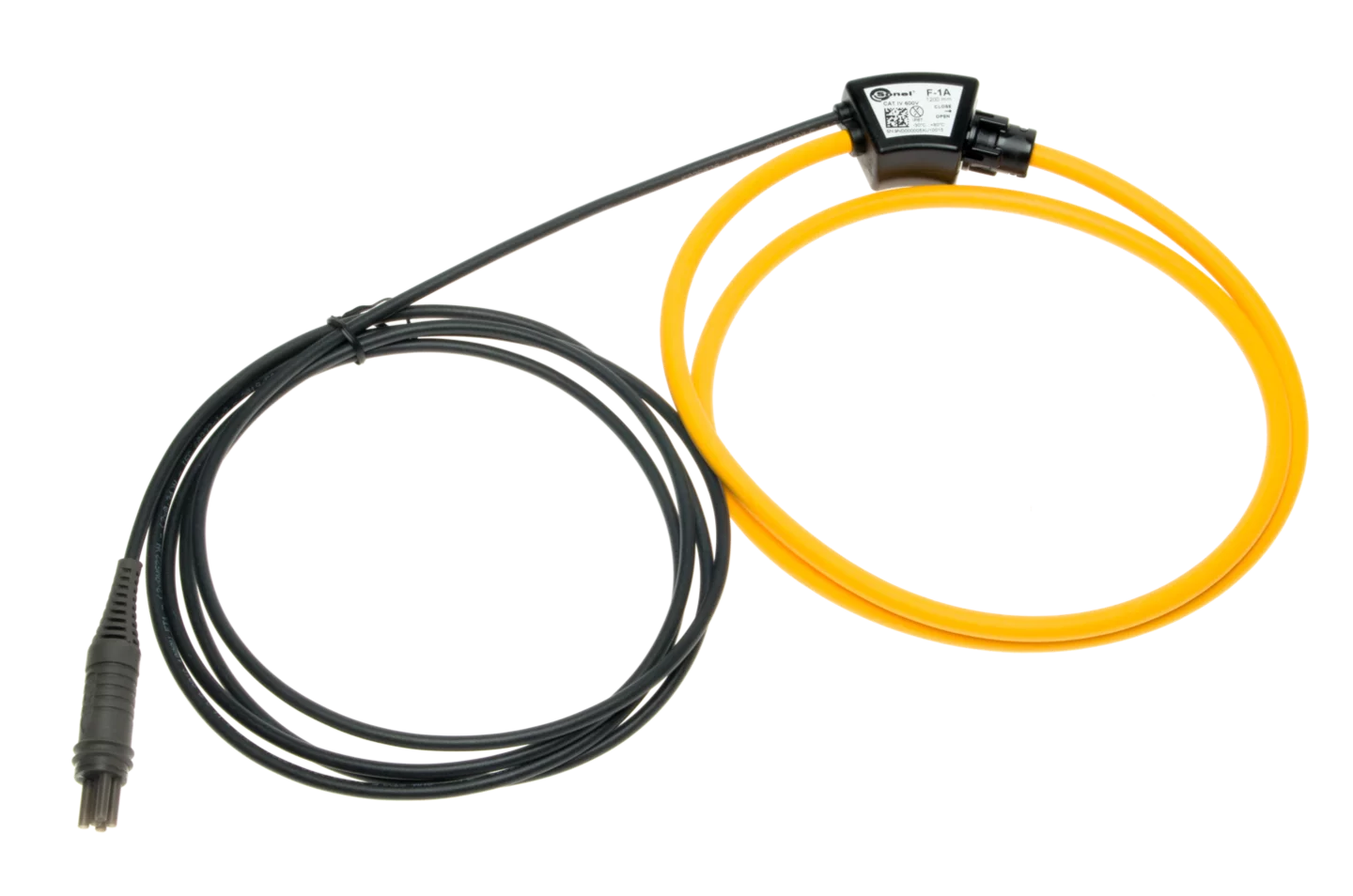

Pinza flexible (fi 360 mm) F-1A-thumbnail

F-1A
Pinza flexible (fi 360 mm)

Índice de cat. WACEGF1AOKR

ean 5907624024991

Pide una oferta

Descripción

Datos técnicos

Archivos para descargar

Encaja en

Las pinzas flexibles de corriente, también llamadas las bobinas de Rogowski, serán útiles en las estructuras donde no hay posibilidad de fijar las pinzas rígidas. En las mediciones de AC se conectan directamente al medidor, y en el caso de las pruebas de resistencia a tierra - mediante un adaptador adicional ERP-1.

Están terminadas con una clavija de 5-pines. Disponibles en diversas variantes del nivel de la señal de salida y longitudes. La corriente nominal de este producto es de 3000 A y el diámetro del conductor encerrado es máximo de 360 mm.

Medición de corriente alterna (True RMS) usando la pinza

	F-1A1 / F-1A / F-1A6	F-2A1 / F-2A / F-2A6	F-3A1 / F-3A / F-3A6	F-2AHD	F-3AHD
Corriente nominaL	1500 / 3000 / 6000 A AC	1500 / 3000 / 6000 A AC	1500 / 3000 / 6000 A AC	3000 A AC	3000 A AC
Frecuencia	40 Hz…10 kHz	40 Hz…10 kHz	40 Hz…10 kHz	10 Hz…20 kHz	10 Hz…20 kHz
Diámetro máx. del conductor medido	380 mm	250 mm	140 mm	290 mm	145 mm
Precisión básica mínima	0,5%	0,5%	0,5%	0,5%	0,5%
Alimentación con baterías	-	-	-	-	-
Longitud de cable	2,5 m	2,5 m	2,5 m	2,5 m	2,5 m
Categoría de medición	III 1000 V IV 600 V	III 1000 V IV 600 V	III 1000 V IV 600 V	III 1000 V IV 600 V	III 1000 V IV 600 V
Protección de ingreso	IP67	IP67	IP67	IP65	IP65

Peso y dimensiones

Parámetro	Valor
Peso neto (kg)	0.2
Peso del paquete (kg)	0.3
Ancho del paquete (cm)	18
Altura del paquete (cm)	7.5
Largo del paquete (cm)	25.5
